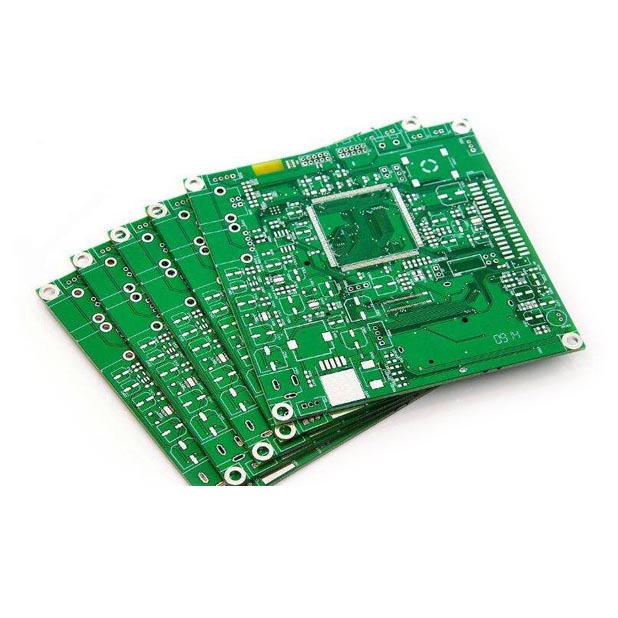

PCB چند لایه (برد مدار چاپی) به طور گسترده ای برای سیم کشی مدار چند لایه و اتصال در دستگاه های الکترونیکی استفاده می شود. کاربردهای اصلی آن شامل موارد زیر نیست:
اول ، PCB چند لایه امکان طراحی مدار پیچیده تری را در یک فضای محدود فراهم می کند. با افزایش تعداد لایه ها ، طراحان می توانند مدارها و سیگنال ها را بین لایه های مختلف ترتیب دهند ، از این طریق
کاهش تداخل متقابل و بهبود یکپارچگی سیگنال. این امر به ویژه در برنامه های با فرکانس بالا و پر سرعت مانند رایانه ها ، تجهیزات ارتباطی و الکترونیک مصرف کننده با کیفیت بالا از اهمیت ویژه ای برخوردار است.
دوم ، در حالی که انزوای الکتریکی را فراهم می کند ،PCB سفت و سخت لایه چند لایههمچنین می تواند به طور موثری اندازه و وزن کلی برد مدار را کاهش دهد. برای دستگاه های الکترونیکی کوچک مانند تلفن های هوشمند ، تبلت ها و دستگاه های تعبیه شده ، PCB های چند لایه می توانند بدون استفاده از فضای زیاد ، از عملکردهای پیچیده پشتیبانی کنند ، که به طراحی محصولات سبک تر و قابل حمل کمک می کند.
علاوه بر این ، PCB های چند لایه نیز انعطاف پذیری فرآیند تولید را افزایش می دهد. طراحان می توانند ماژول های مختلف عملکردی را در لایه های مختلف توزیع کنند تا مونتاژ و آزمایش بعدی را تسهیل کنند. به خصوص در مناطقی مانند خودرو ، الکترونیک پزشکی و کنترل صنعتی که نیاز به قابلیت اطمینان و ثبات ، دوام بالا و مزایای سیم کشی با چگالی بالا دارندPCB سفت و سخت لایه چند لایهبه ویژه برجسته هستند
بزرگترین تفاوت بینPCB سفت و سخت لایه چند لایهتابلوها و تابلوهای یک طرفه و دو طرفه افزودن قدرت داخلی و لایه های زمینی است. شبکه های برق و زمینی عمدتا بر روی لایه برق هدایت می شوند. در تابلوهای چند لایه PCB ، در هر دو طرف هر لایه بستر ، فلز رسانا وجود دارد و از چسب های ویژه برای اتصال تخته ها استفاده می شود و بین هر تخته مواد عایق وجود دارد. با این حال ، سیم کشی چند لایه PCB عمدتا بر اساس لایه های بالا و پایین است که توسط لایه سیم کشی میانه تکمیل می شود. بنابراین ، طراحی تابلوهای PCB سفت و سخت چند لایه اساساً همان روش طراحی تابلوهای دو طرفه است. نکته اصلی نحوه بهینه سازی سیم کشی لایه الکتریکی داخلی است تا سیم کشی برد مدار معقول تر شود. محصول اجتناب ناپذیر توسعه چند منظوره ، ظرفیت زیاد و حجم کم.
PCB یک برد مدار است که به روش مشابه چاپ تولید می شود ، بنابراین PCB های متداول در چندین لایه به هم پیوند می خورند و هر لایه دارای یک بستر عایق رزین و یک لایه مدار فلزی است. ابتدایی ترین PCB به 4 لایه تقسیم می شود. مدارهای بالا و پایین مدارهای کاربردی هستند و مهمترین مدارها و اجزای آن را ترتیب می دهند و دو مدار میانی لایه های زمینی و لایه های قدرت هستند. مزیت این است که می تواند اصلاحاتی را در خطوط سیگنال و تداخل بهتر سپر انجام دهد. به طور کلی ، 4 لایه برای عملکرد عادی PCB کافی است ، بنابراین به اصطلاح 6 لایه ، 8 لایه و 10 لایه در واقع لایه های مدار بیشتری را برای بهبود ظرفیت الکتریکی PCB ، یعنی ظرفیت تحمل فشار ، اضافه می کنند.
بنابراین ، افزایش تعداد لایه های PCB بدان معنی است که می توان مدارهای بیشتری را در داخل طراحی کرد. برای حافظه ، چه زمانی نیاز به افزایش تعداد لایه های PCB دارید؟ مطابق موارد فوق ، بدیهی است که قدرت الکتریکی PCB خیلی قوی یا خیلی زیاد است. چه زمانی ولتاژ و جریان حافظه PCB قوی ترین است؟ بازیکنانی که اورکلاک بازی کرده اند می دانند که اگر حافظه بخواهد به عملکرد بهتری برسد ، برای افزایش فرکانس عملیاتی باید تحت فشار قرار گیرد. بنابراین ، نتیجه گیری برای ما دشوار نیست که وقتی می توان از حافظه در فرکانس بالا یا اورکلاک استفاده کرد.
